Простой терморегулятор своими руками

Иногда дома приходиться иметь с бытовым инкубатором или сушкой для овощей. Зачастую дешевая техника такого рода имеет термореле очень плохого качества, контакты которого быстро выгорают или оно не отличаются хорошей плавностью регулировки. И так, сегодня у нас на повестке дня простой терморегулятор своими руками, мы соберем схему и продемонстрируем его работу.

Простой терморегулятор своими руками – схема



Простой терморегулятор своими руками – схема

Питание схемы терморегулятора осуществляется с помощью бестрансформаторного блока питания, состоит он из гасящего конденсатора С1 и диодного моста D1. Параллельно мосту включен стабилитрон ZD1, который стабилизирует напряжение в пределах 14В. При желании, можно еще добавить и стабилизатор на 12В.

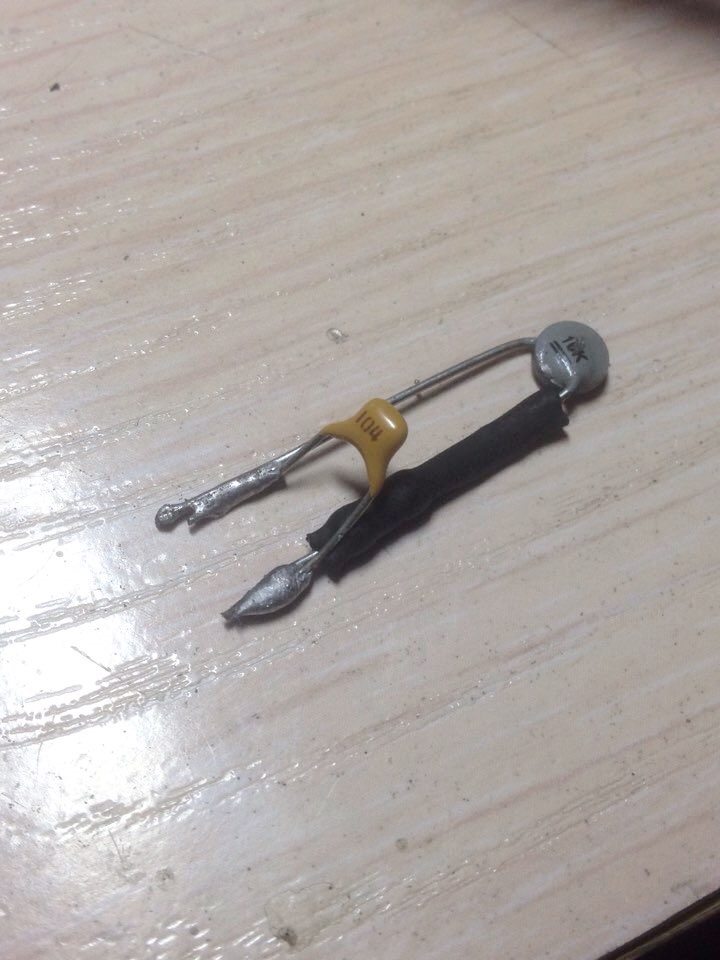

Основу схемы составляет управляемый стабилитрон TL431. Управление TL431 производиться с помощью делителя напряжения R4, R5 и R6. Датчиком температуры воздуха является NTC терморезистор R4 номиналом 10кОм. При повышении температуры он уменьшает свое сопротивление.



При напряжении более 2,5В на контакте управления TL431, эта микросхема открывается, далее срабатывает  реле, замыкая контакты и включая нагрузку.

При повышении температуры датчика R4, его сопротивление начнет падать. Когда напряжение на контакте управления TL431 станет меньше 2,5В микросхема закроется и отключит реле с нагрузкой.

Подбором резисторов R5 и R6 необходимо добиться необходимого диапазона регулировки температуры. Номинал R5 – отвечает за максимальную температуру, а R6 – за минимальную.

Для устранения эффекта дребезжания контактов реле при включении или отключении параллельно выводам А1 и А2 контактов реле необходимо подключить конденсатор С4. Реле К1 необходимо использовать с как можно меньшим током удержания.

При использовании б/у-шных TL431 и  NTC терморезисторов важно проверить их работоспособность. Для этого желательно ознакомиться с материалами на тему: как проверить TL431 и как проверить термистор.

Простой терморегулятор своими руками

Вот такой простой терморегулятор своими руками у нас получился.

Простой терморегулятор своими руками

Фото обратной стороны платы.

Простой терморегулятор для инкубатора своими руками

Такое устройство сделанное своими руками смело можно использовать, как терморегулятор для инкубатора или сушки. При использовании герметичного терморезистора (датчика температуры), сфера применения его уже расширяется, он неплохо будет играть роль, как терморегулятор аквариума.

Простой терморегулятор своими руками в действии
